卫生级球阀

卫生级球阀

所属分类:卫生级球阀

卫生级球阀应用

一款卫生型球阀,用于物料输送。这种阀门的应用范围包括食品,饮料加工,以及制药和化学工业等领域。

完全贯通的阀门腔设计不会产生任何流体阻力。因此使得QF5型阀门成为用来处理黏性或含有颗粒物的流体的选择。


0577-86999096

产品介绍

卫生级球阀工作原理

一只带有贯通腔的准确制造的球体被放置在阀门体内的两块法兰和两片PTFE阀门座之间。一个阀门轴芯经90°旋转可作用于该球体,因而能够开启或关闭阀门。

同时可增加阀座清洗接头,对球阀阀腔进行清洗,由排泄孔排出。

CFQF型卫生级球阀是通过一只气动头进行操作,或者是通过一个手柄即可进行手动操作。

CFQF型系列卫生级球阀有三种结构:

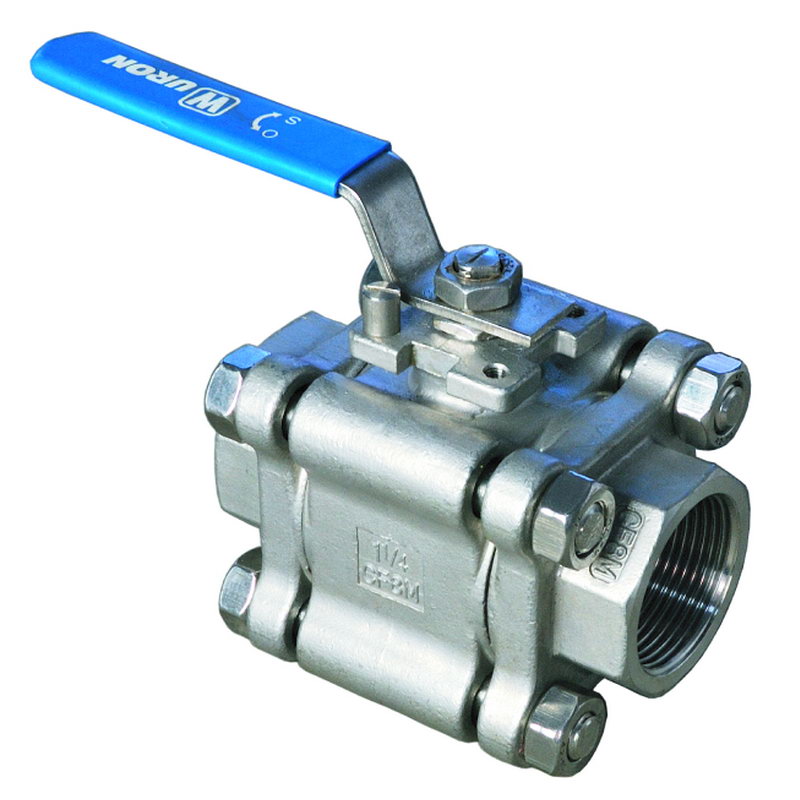

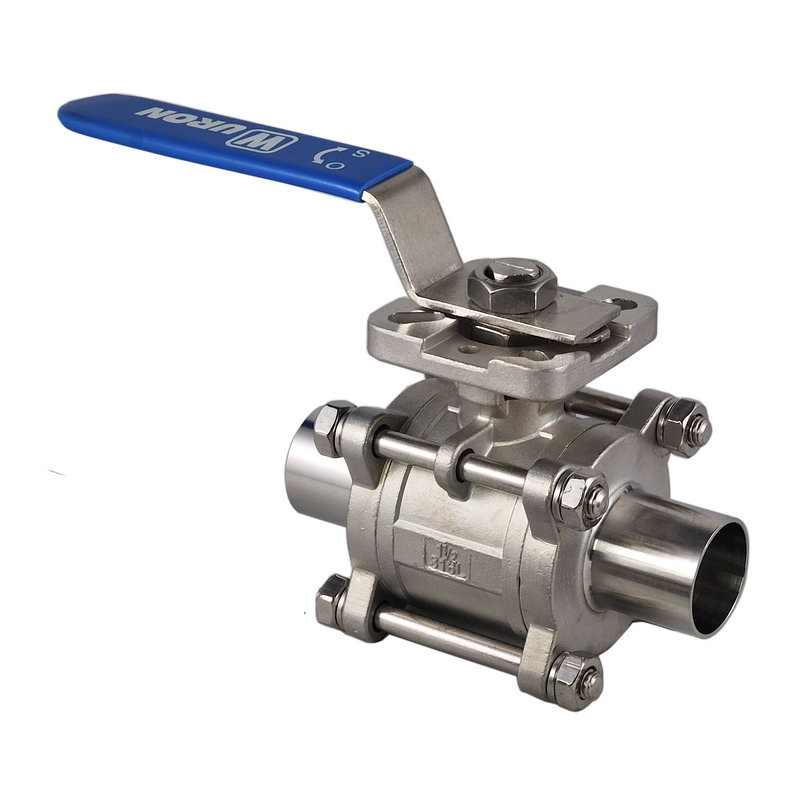

CFQF-1型卫生级球阀阀为三片式结构,由两片法兰,阀体及两个PTFE阀座构成。采用螺栓安装。可增加阀座清洗接头,对球阀阀腔进行清洗,由排泄孔排出.

CFQF-2型卫生级球阀为三通球阀,结构形式有T型及L型两种。由阀体,阀盖及PTFE阀座构成,采用螺纹安装方式。

CFQF-3型卫生级球阀为两片式结构,由阀体,接头及两个PTFE阀座构成,采用卡箍式安装。可增加阀座清洗接头,对球阀阀腔进行清洗,由排泄孔排出.


卫生级球阀技术参数

金属材质

与产品接触的部件

304L/316L(1.4307/1.4404) 锻造
304L/316L(1.4307/1.4404) Forged

不与产品接触的部件

304(1.4301)

可提供EN 10204 3.1B证书

密封材质

标配

EPDM/PTFE

选配

FPM/PTFE,HNBR/PTFE,Silicone/PTFE

温度

连续工作温度

-20~+135℃(EPDM)

灭jun温度

150℃(max 20min)

压力

工作压力

0~5bar(standard)

控制气源压力

5~8bar

表面处理

内表面处理

Ra≤0.8μm

外表面处理

亚光

连接

连接标准

焊接端: DIN 11850 系列2

焊接端: Inch管径标准

连接方式:焊接、快装、螺纹等常用连接方式
